製品属性(仕様)
業界 | 食品 | 工程 | 製造・加工工程 |
---|---|---|---|
装置の機能 | 充填装置の切替弁 | 対象 ワーク | ジャム、みそ |
備考 | 客先図面 | 特長 | 真鍮、SUS |
サイズ | φ100mm、L=150mm | 精度 | ±0.02mm |
製品画像(様子)
特徴

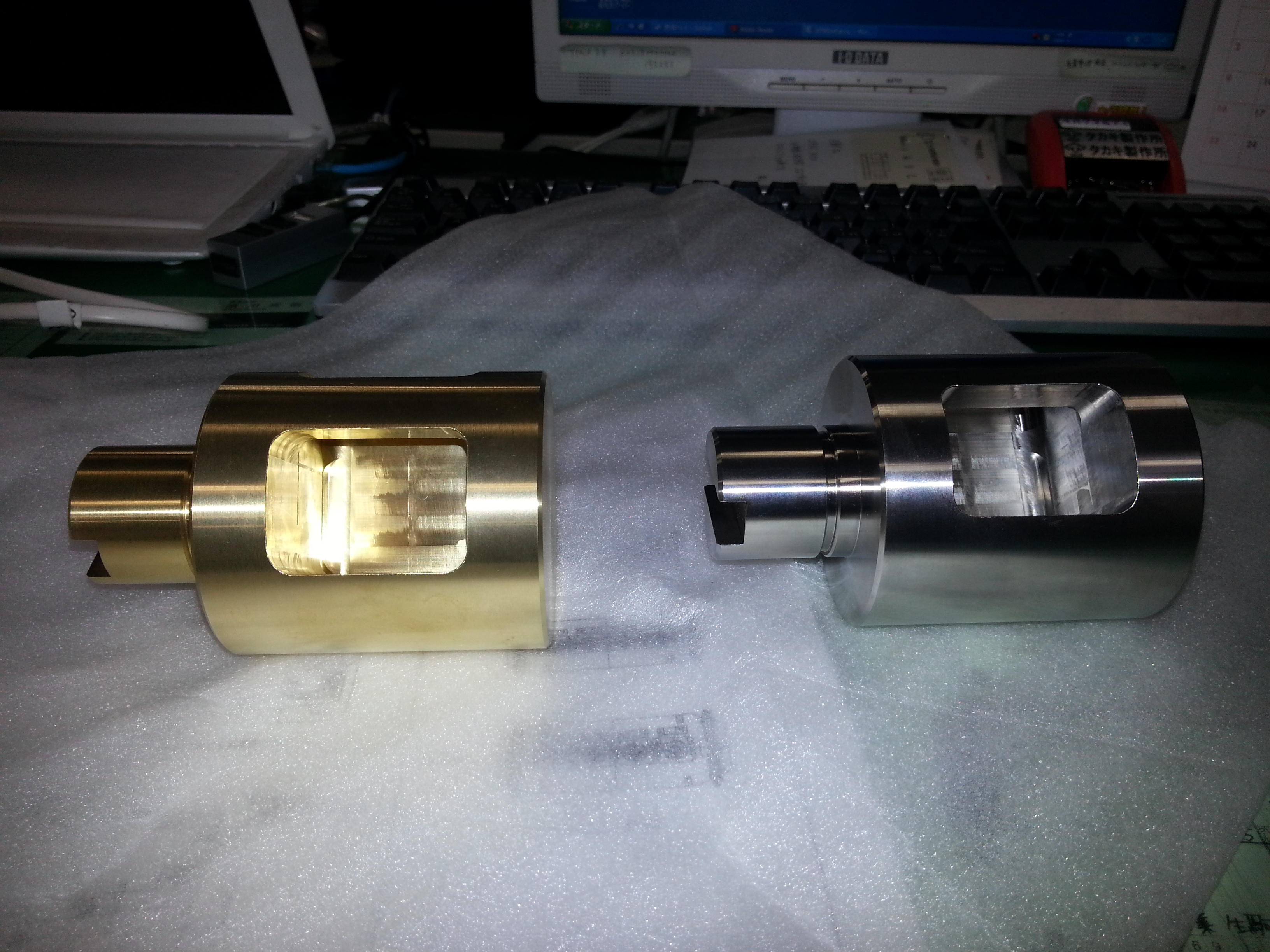

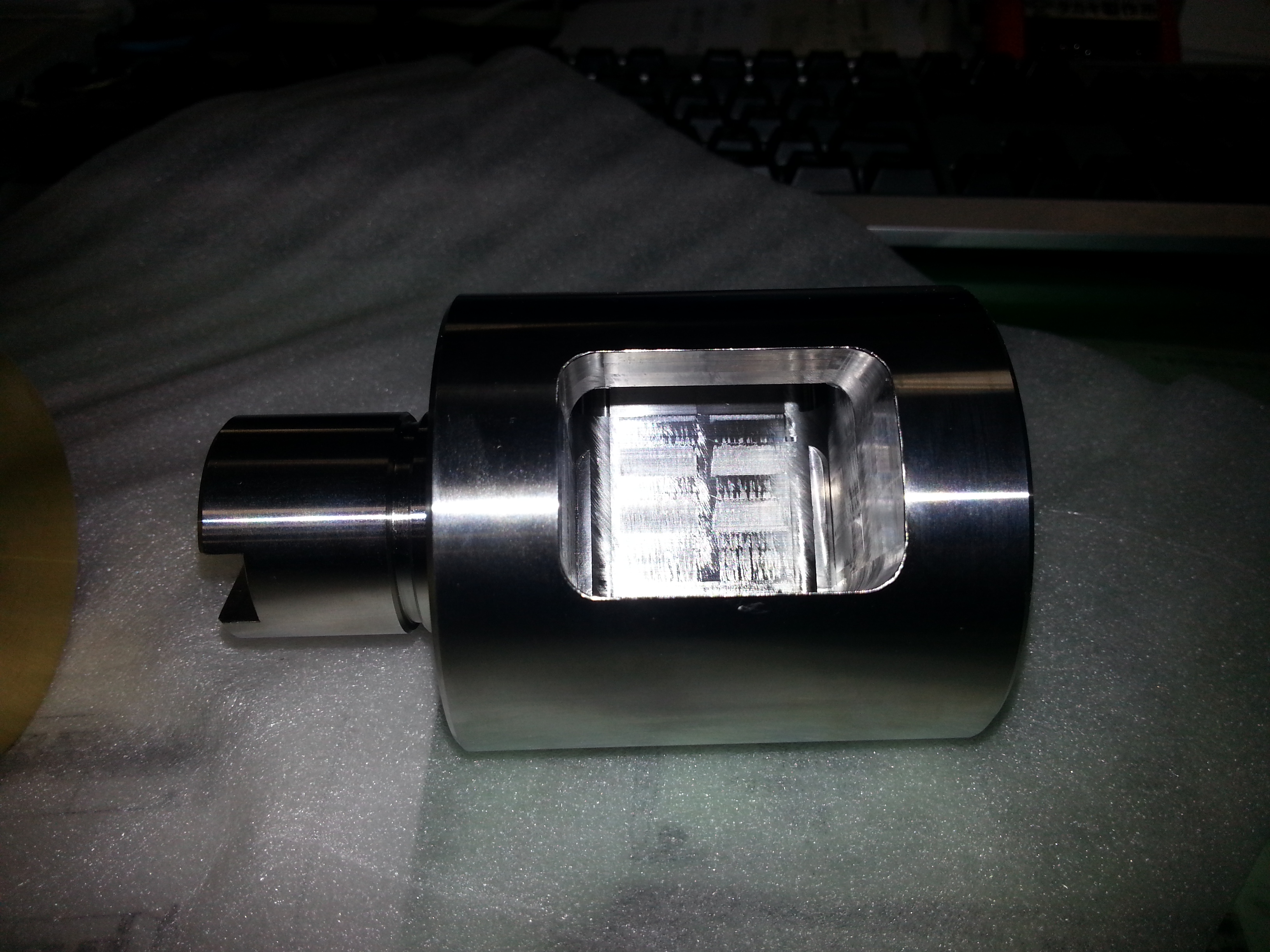

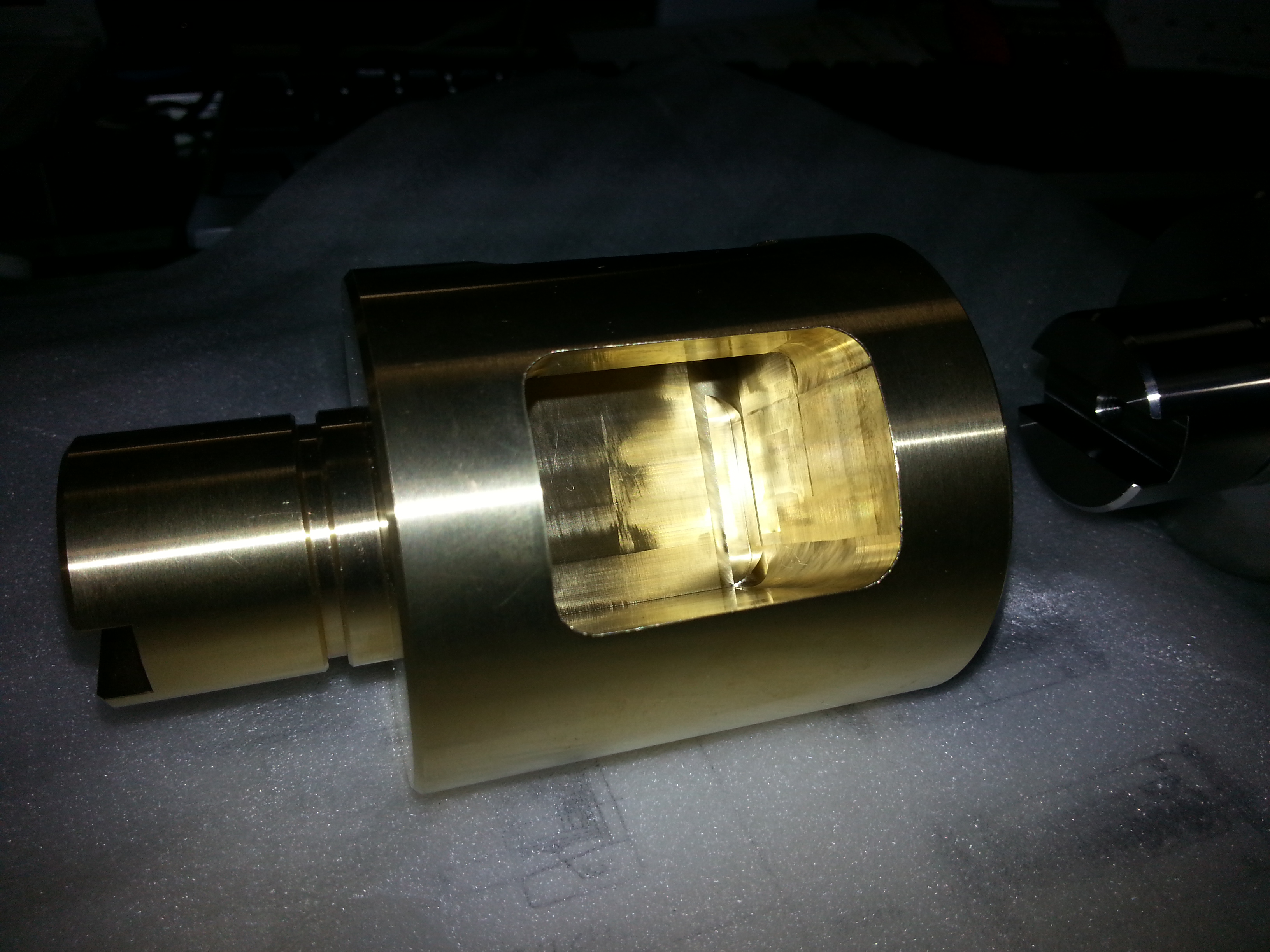

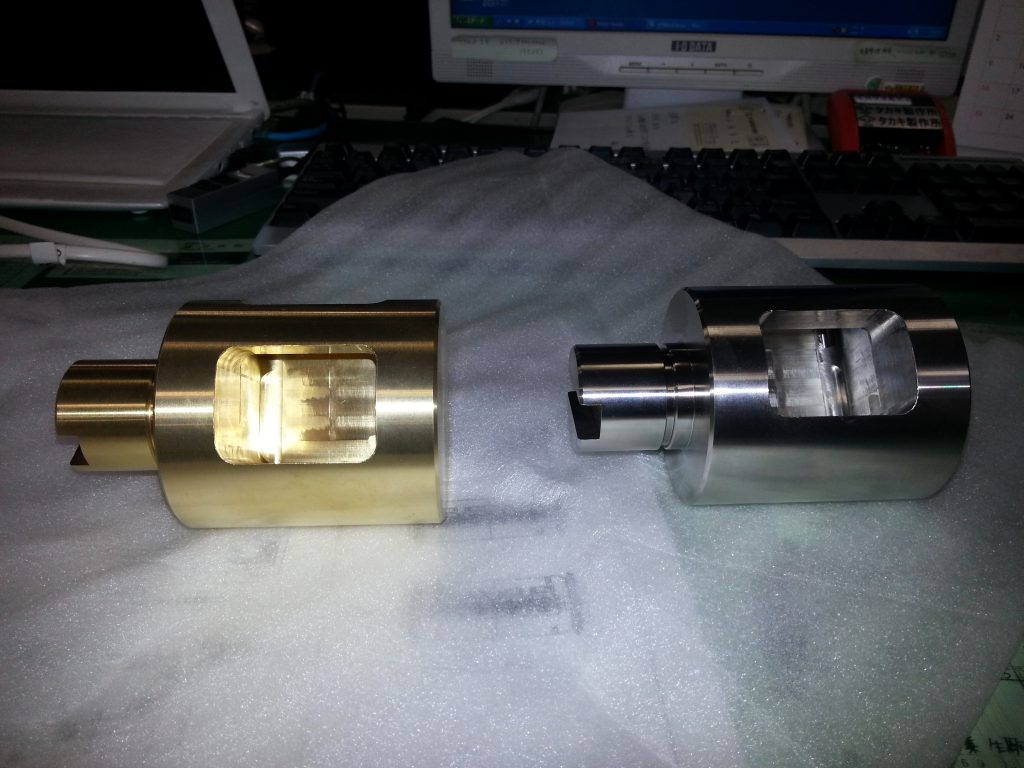

こちらは、食品機械向けの製造したブラケット部品となります。写真にあるように丸棒からの削りだしで製作を行った製品であり、用途としては充填装置の切り替え弁の役割を果たす部品となります。加工におけるプロセスとしては、旋盤による外形加工を行い、溝部分をマシニングで追加工しています。また、1枚目の写真にあるように回転軸には回転するモーターとのかみ合わせのためのスリットを入れる加工も施しています。基本的には、旋盤⇒マシニングのみで加工が可能な製品となります。
※溝部にはドリルの形状に合わせ、C面を許容していただいています。
